DYJ系列 高压试验变压器(油浸式)

DYJ系列 高压试验变压器(油浸式)

高压试验变压器(下称试变)又称升压器,它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝…
注: 关于产品购买、技术维护等服务,欢迎致电!
产品详情 PRODUCT DETAILS

一、产品概述

高压试验变压器(下称试变)又称升压器,它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验,考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量承受过电压的能力。

产品符合标准 DL/848.2~2004工频耐压试验装置。

二、产品结构

DYJ交流型试验变压器、TQSB交直流两用轻型高压试验变压器采用冷轧硅钢片叠制而成。线圈为同心宝塔形多层圆筒式,低压线圈在内,高压线圈在外;这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构,整体外形显得美观大方。具有体积小、重量轻、外形美观、移动方便等优点。

三、工作原理

用工频AC220V(10KVA以上用380V)电源接入控制箱(台)(为试验变压器配套设备,详细资料请见控制箱(台)使用说明书),经自耦调压器调节0~220V/380V电压输入到DYJ(TQSB)试验变压器初级绕组。根据电磁感应原理,在次级(高压)绕组按其与初级绕组匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高压硅堆整流及电容器滤波可获得直流高压,其中幅值是工频高压有用值的

四、技术参数

1.DYJ系列交流试变技术参数

型号

容量

KVA

高压输出

电压(KV

高压输出

电流(mA)

低压输入

变比

温升

30分钟

V

A

DYJ-1.5

1.5

50

30

200

7.5

500

10

DYJ-3

3

50

60

200

15

500

10

DYJ-5

5

50

100

200

25

500

10

DYJ-10

10

50

200

200

50

500

10

DYJ-20

20

50

400

400

50

500

10

DYJ-30

30

50

600

400

75

500

10

DYJ-40

40

50

800

400

100

500

10

DYJ-50

50

50

1000

400

125

500

10

DYJ-5

5

100

50

200

25

1000

10

DYJ-10

10

100

100

200

50

1000

10

DYJ-20

20

100

200

400

50

1000

10

DYJ-30

30

100

300

400

75

1000

10

DYJ-40

40

100

400

400

100

1000

10

DYJ-50

50

100

500

400

125

1000

10

DYJ-100

100

100

100

400

250

1000

10

DYJ-150

150

100

1500

400

375

1000

10

DYJ-200

200

100

2000

400

500

1000

10

DYJ-250

250

100

2500

400

625

1000

10

DYJ-20

20

150

133

400

50

1500

10

DYJ-30

30

150

200

400

75

1500

10

DYJ-50

50

150

333

400

125

1500

10

DYJ-100

100

150

666

400

250

1500

10

DYJ-150

150

150

1000

400

375

1500

10

DYJ-200

200

150

1333

400

500

1500

10

DYJ-250

250

150

1666

400

625

1500

10

DYJ-30

30

200

150

400

75

2000

10

DYJ-50

50

200

250

400

125

2000

10

DYJ-100

100

200

500

400

250

2000

10

DYJ-150

150

200

750

400

375

2000

10

DYJ-200

200

200

1000

400

500

2000

10

DYJ-250

250

200

1250

400

625

2000

10

DYJ-30

30

250

120

400

75

2500

10

DYJ-50

50

250

200

400

125

2500

10

DYJ-100

100

250

400

400

250

2500

10

DYJ-150

150

250

600

400

375

2500

10

DYJ-200

200

250

800

400

500

2500

10

DYJ-250

250

250

1000

400

625

2500

10

注:100KVA及以上的输入电压可提高到3000V或者由用户提出。

2.TQSB交直流试变技术参数:

型号

容量

KVA

高压输出KVKV

高压电流mA mA

低压输入

变比

温升

30分钟

AC

DC

AC

DC

电压V

电流A

TQSB-1.5

1.5

50

70

30

30

200

7.5

500

10

TQSB-3

3

50

70

60

60

200

15

500

10

TQSB-5

5

50

70

100

100

200

25

500

10

TQSB-10

10

50

70

200

200

200

50

500

10

TQSB-20

20

50

70

400

200

400

50

500

10

TQSB-30

30

50

70

600

200

400

75

500

10

TQSB-40

40

50

70

800

200

400

100

500

10

TQSB-50

50

50

70

1000

200

400

125

500

10

TQSB-5

5

100

140

50

50

200

25

1000

10

TQSB-10

10

100

140

100

100

200

50

1000

10

TQSB-20

20

100

140

200

200

400

50

1000

10

TQSB-30

30

100

140

300

200

400

75

1000

10

TQSB-40

40

100

140

400

200

400

100

1000

10

TQSB-50

50

100

140

500

200

400

125

1000

10

TQSB-30

30

150

210

200

200

400

75

1500

10

TQSB-50

50

150

210

333

200

400

125

1500

10

TQSB-100

100

150

210

667

200

400

250

1500

10

相关产品:

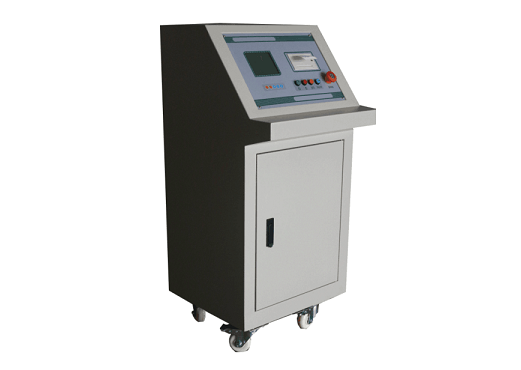

DYZZ-A 智能变压器电源操作台
-> DYZZ-A 智能变压器电源操作台

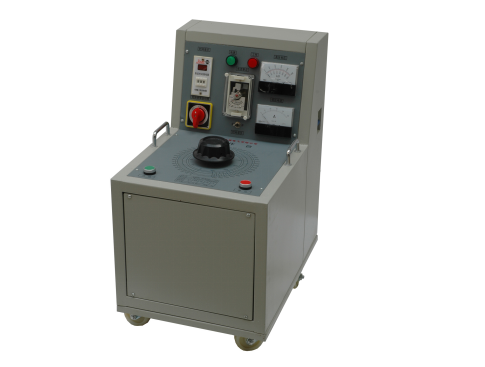

DYZZ-2 变压器电源控制台
-> DYZZ-2 变压器电源控制台

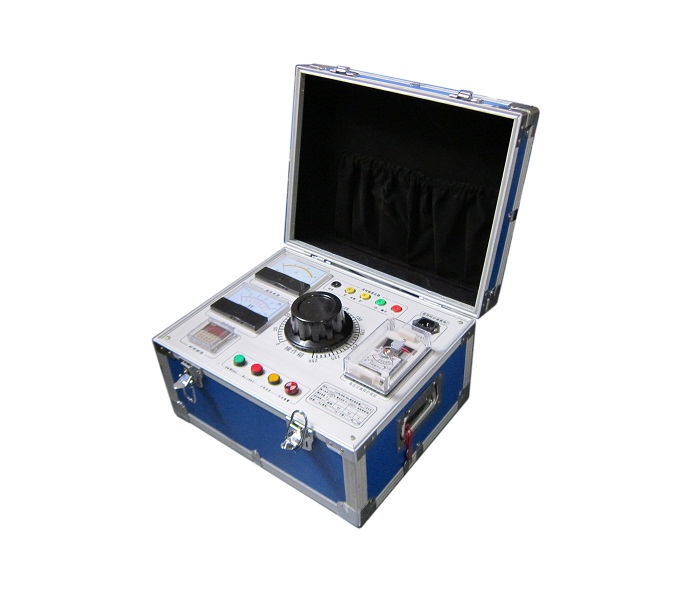

DYZZ-1 变压器电源控制箱
-> DYZZ-1 变压器电源控制箱
DYZZ-3 全自动变压器控制箱
-> DYZZ-3 全自动变压器控制箱

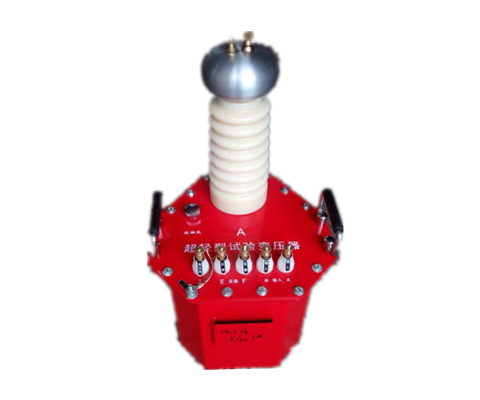

DYC系列 超轻型试验变压器
-> DYC系列 超轻型试验变压器

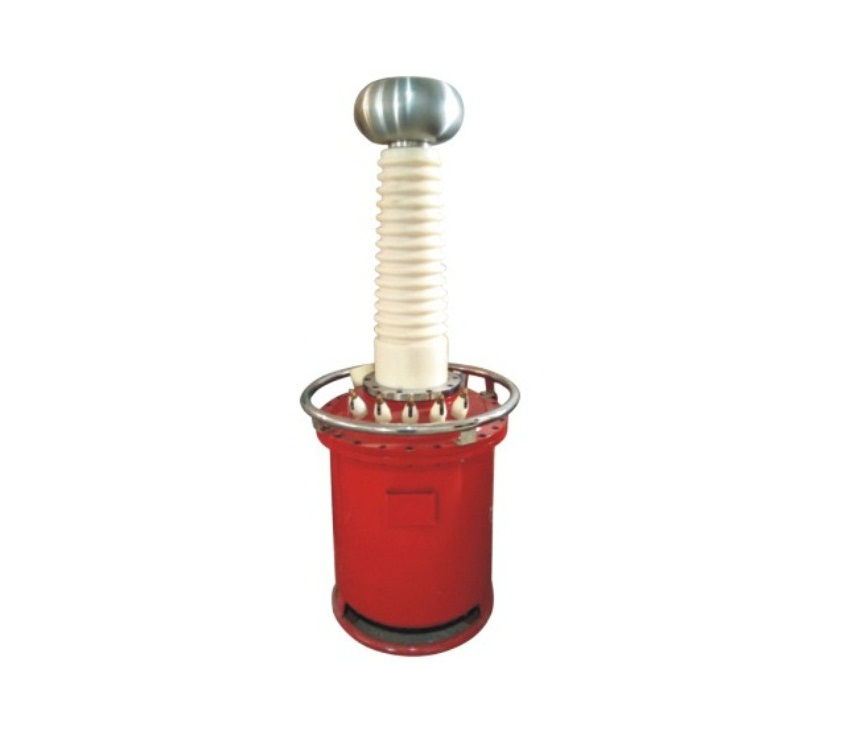

DYQ系列 充气式试验变压器
